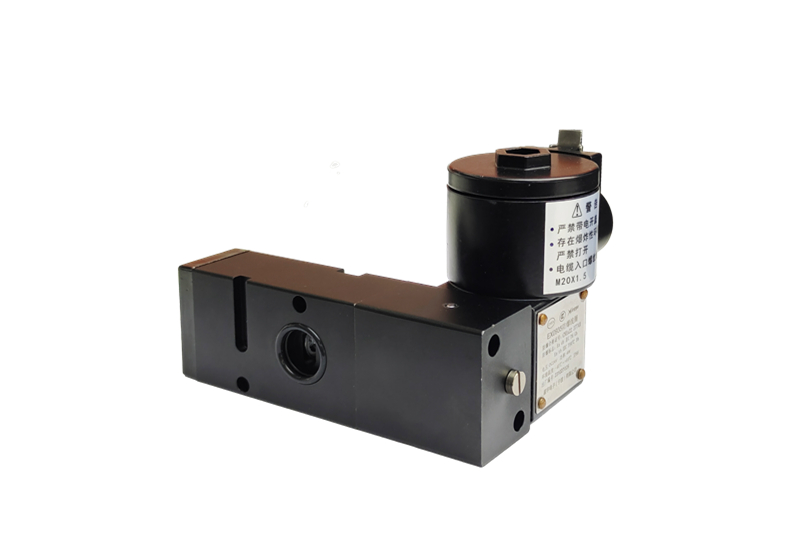

二位三通板接式隔爆電磁閥
型號：EXG2301-08B-B
類別：隔爆電磁閥
品牌：星宇XINGYU
產地：寧波奉化
技術參數
| 型號 | EXG2301-08B-B | ||
| 外觀 | 隔爆線圈和閥體不能有碰傷現象外觀顏色為黑色 | ||
| 產品類型 | 二位三通隔爆板接式電磁換向閥 | ||
| 動作方式 | 內部先導式 | ||
| 閥體材料 | 鋁合金 | ||
| 閥體功能 | 帶有手動按鈕功能 | ||
| 表面處理 | 陽極氧化(黑色) | ||
| 密封材料 | NBR | ||
| 氣源連接 | G1/4”/ NPT1/4”具體根據訂單要求執行 | ||
| 工作介質 | 壓縮空氣（經40μm以上過濾） | ||
| 緊固螺釘 | SUS 304 | ||
| 工作溫度 | -20℃~+70℃ | ||
| 工作壓力 | 0.15~0.8MPa | ||
| 釋放電壓 | DC ≥2.4V | ||
| 工作壽命 | 1000萬次以上（正常工作條件） | ||
| 閥座尺寸要求 | 閥座尺寸按圖紙要求執行：1、關鍵尺寸5.1±0.03；2、閥口無毛刺； | ||
| 工作電壓 | DC24V | ||
| 最低啟動電壓 | DC21V=0.15MPa | ||
| 電纜接口 | M20X1.5或NPT 1/2 | ||
| 絕緣等級 | Class H | ||
| 防護等級 | IP66 | ||
| 工作方式 | ED100% | ||
| 防爆等級 | Ex db IIC T6 Db Ex tb IIIC T80℃ Db | ||
| 環境溫度 | -40℃~+60℃ | ||
| 彈簧壓縮力值 | 總長壓縮至5.3mm=4N±5% 總長壓縮至4.6mm=4.3N±5% | ||
| 動鐵芯總長 | 0/-0.05 | ||
| 備件包 | 304不銹鋼圓柱頭內六角螺絲（M5X28） | ||
| 性能測試 | 0.15~0.8MPa 泄漏量≤2mL/min | ||
| 內、外漏測試 | 閥體內部加壓1.0MPa并保壓1min，觀察、檢查各部件，沒有松動，沒有外滲漏等異常情況為合格 | ||
| 備注 | 連接螺紋需帶有保護套 | ||

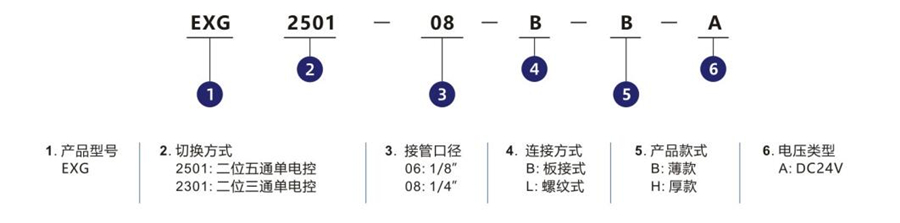

訂購碼

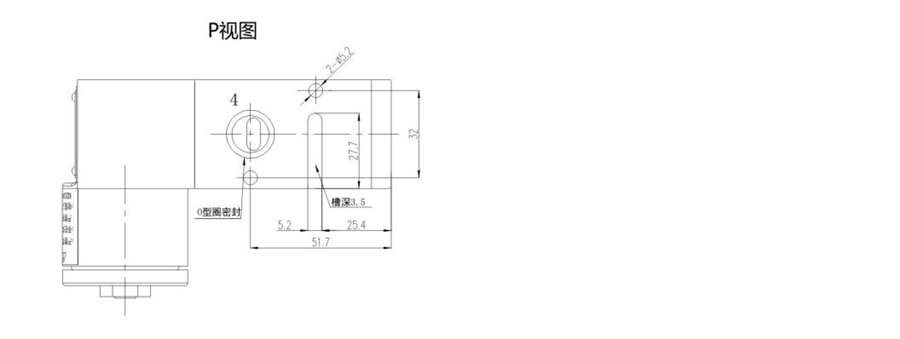

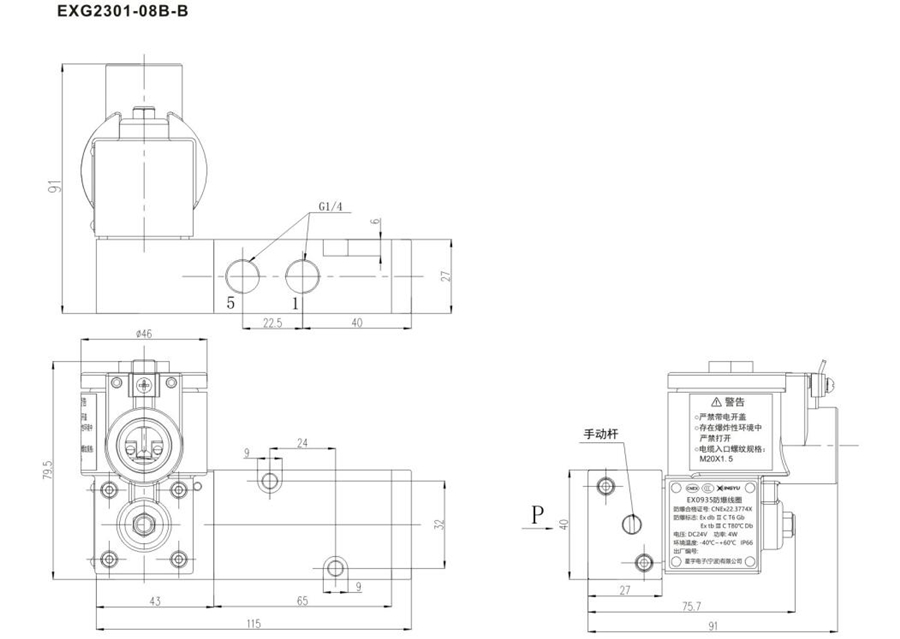

外形尺寸
